sl_relay†[edit]

English is Here

概要†[edit]

• sl_relay は，大学などのファイアウォールが存在する環境で，プライベートIPアドレスを割り振られたPCから Second Lifeに接続するためのPacket Relay Server （中継サーバ) です．
• sl_relay は Second Lifeの SIMと Viewer間の通信（UDP, HTTP/HTTPS）を中継します．
• ただ中継するだけではなく，パケットの内部を監視し，別のSIMが指定された場合は，そのSIM用の中継プロセスを新たに起動し，このプロセスを経由するようパケットの内容（アドレスとポート番号）を書き換えます．
• キャッシュサーバ(sl_cache) と連携し，テクスチャデータをキャッシュすることにより，ネットワークの負荷を軽減できます．
• キャッシュサーバ(sl_cache) と連携させる場合は，矛盾が発生しないようにUDPパケットのシーケンス番号も書き換えます．
• 情報サーバ(sl_info) と連携し，特定のUDPパケットを破棄することにより，SIMへのアクセス制限をかけることが可能．この場合，Viewer からはパケロスを起こしているように見えます．

• sl_relay は sl_proxy の一部．
• これらのプログラムは元々は大学内のネットワークなどの環境から，セカンドライフを快適に使用するために作られました．
• 最新版は v1.10.0 ('11 9/29)

機能の概要†[edit]

1. 適当な Proxy用マシンがあれば，ファイアウォール内でもセカンドライフを実行可能．
2. 外向けのポート番号を指定可能．これはファイアウォールに穴を開ける場合に有益です．（通常，外向き透過で返答も透過のファイアウォールの場合は，外側に対して穴を開ける必要はない）
3. クライアントに対するアクセス制御が可能．デフォルトの制御ファイルは /usr/local/etc/sl_proxy/hosts_relay.allow
4. SSLフルサポート．（クライアント<->プロキシサーバ間はデフォルトではSSL未使用）
5. キャッシュサーバ(sl_cache) と連携してテクスチャデータのキャッシュが可能．
6. 情報サーバ(sl_info) と連携してホワイトリストによるSIMへのアクセス制限を行うことが可能．
7. OpenSimでも使用可能．（OpenSim自体が開発途中のため，現在はまだ暫定機能）
8. 独自のWEBプロキシ機能を内臓．

バグまたは改善が必要な箇所†[edit]

1. IMやチャットで同じメッセージが複数回表示されることがあるという報告を受けています．（原因不明）
2. 負荷テストが十分ではありません．

詳細説明†[edit]

1. ファイアウォール越え
2. キャッシュサーバとの連携
3. 情報サーバとの連携
4. HTTPS通信
5. Webプロキシ機能
6. サーバが２つ以上のネットワークインターフェイスを持つ場合
7. Viewerバージョンの書き換え機能
8. ログとデバッグモード
9. セキュリティ

設定ファイル†[edit]

• 設定ファイルのデフォルトは /usr/local/etc/sl_proxy/sl_relay.conf．
• sl_relay の -f オプションを指定すれば他のファイルを指定することも可能．
• 設定ファイルは，sl_relay が実効ユーザにスイッチする前に読み込むので，起動ユーザが読める必要がある．
• 設定ファイルでは一行に一項目の設定を記述する．空行，#で始まる行は読み込まれない．

設定項目†[edit]

SIMサーバとの通信ポート （ファイアウォールの設定用）~†[edit]

ファイアウォールが，内部から外向への通信を完全通過で，かつ，内部からの通信への返答に対しても完全通過の場合は，ファイアウォールへの追加設定は必要はない．

• MinUdpExPort
• MaxUdpExPort
• MinTcpExPort
• MaxTcpExPort

Viewerとの通信ポート　(他のサービスと被らなければ，特に変更する必要はない)†[edit]

• MinUdpImPort
• MaxUdpImPort
• MinTcpImPort
• MaxTcpImPort

中継プロセスコントローラの制御ポート (他のサービスと被らなければ，特に変更する必要はない)†[edit]

• MinControlPort
• MaxControlPort

HTTPS†[edit]

• CERT_PEM_File
• SKEY_PEM_File
• CA_PEM_File

アクセス制御†[edit]

• Hosts_Allow_File
• ExternalWebProxy
• Proxy_Allow_File

その他†[edit]

• Temp_File_Dir
• MaxIdleTime

起動オプション†[edit]

sl_relay  [-s server_name[:port]] [-p port] [-f config_file] [-u user_name] [-i interface_address]
          [-pid pid_file] [-l [log_file]] [-v syslog_level]
          [-cs [cache_server:port]] [-cg] [-cp]
          [-is [info_server:port]] [-wf]
          [-vs [voice_relay_server:port]]
          [-as] [-aca] [-ano]
          [-xp [web_proxy_server:porti]] [-ip [port]] [-ipx [port]] [-mm]
          [-ver version]
          [-d] [-x] [-xt] [-xu] [-xuf]
          [--version] [--help] [-h]

-s   : セカンドライフのログインサーバを指定．デフォルトは login.agni.lindenlab.com:443
-p   : Viewer との接続口になるポート番号．デフォルトは 8100 (OpenSimと被るので，8000から変更)
-f   : 設定ファイルの指定．デフォルトは /usr/local/etc/sl_proxy/sl_relay.conf
-u   : 実効ユーザ．セキュリティ維持のため，rootユーザ以外の権限で動かす場合に指定する．
-i   : サーバが二つ以上のネットワークインターフェイスを持つ場合に，Viewer側のインターフェイスのIPアドレスを指定する．

-pid : pid ファイル．/etc/init.d/sl_relay stop などで止めたい場合に，pidを書き込むファイル．-f から変更．
-l   : ログファイルを指定する．デフォルトは /var/sl_proxy/sl_relay.log
-v   : syslog のレベル．デフォルトは LOG_INFO (7)

-cs  : キャッシュサーバの指定．続けてサーバ名を記述し，さらの :の後にポート番号を指定する．
       サーバ名を省略した場合は localhost:8200 になる．
-cg  : キャッシュサーバでデータの受信のみを行う．
-cp  : キャッシュサーバでデータの送信（キャッシュへの保存）のみを行う．

-is  : 情報サーバの指定．サーバ名を省略した場合のデフォルトは localhost:8086
-wf  : sl_info と連携して，ホワイトリストによる SIMへのアクセス制限を行う．

-vs  : ボイスチャット中継サーバの指定．サーバ名を省略した場合のデフォルトは localhost:8088

-as  : Viewer <--> Relay Server間のTCP通信を HTTPS で行う．秘密鍵ファイル，サーバ証明書，認証局証明書が必要
-aca : Second Life(SIM)サーバの認証を行う．Second Life(SIM) サーバ認証局の自己証明書が必要．
-ano : サーバと HTTPS(SSL)通信をしない．OpenSIM用．Second Lifeに繋ぐ場合は指定しない．(実験的オプション)

-xp  : 外部WEBプロキシプロキシサーバからの接続を許可する．
-ip  : 内部WEBプロキシプロキシサーバを使用する．ポート番号指定可能
-ipx : 内部WEBプロキシプロキシサーバを制限モードで使用する．ポート番号指定可能
-mm  : MusicURL, MediaURL を処理する．もし可能なら WEBプロキシを使用する方がお勧め．

-ver : Viewerのバージョン情報を書き換える．これは新しいViewerを直ぐにインストールする事がどうしても出来ない場合にのみ，
       一時的に使用する．これを永続的に使用することは危険であり，絶対に行ってはいけない．

-d   : デバッグ情報を出力
-x   : TCP(HTTP/HTTPS)パケットを作業ディレクトリに保存し，UDPパケットのヘッダ情報を表示する (-xt -xu の同時設定と同等)
-xt  : TCP(HTTP/HTTPS)パケットを作業ディレクトリに保存する
-xu  : UDPパケットのヘッダ情報を表示する
-xuf : UDPパケットをフルダンプする．サーバの動作が遅くなるので注意．

--version  : Version 情報を表示する．
--help, -h : ヘルプを表示する．

プロセス相関†[edit]

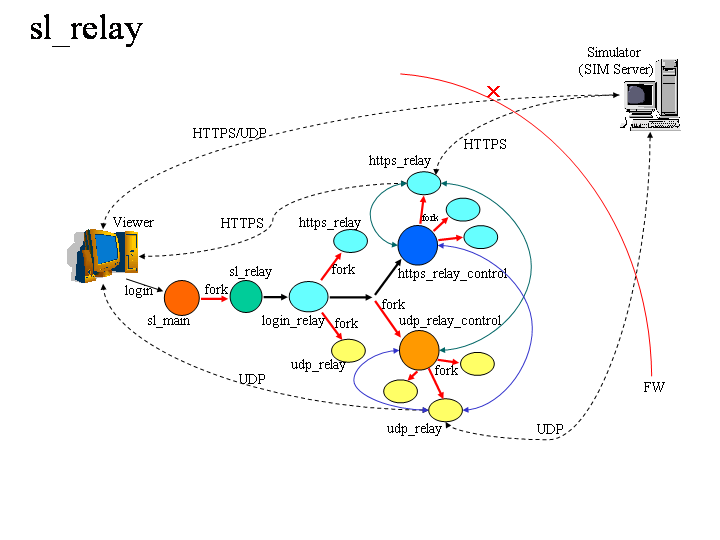

Relationship between Processes†[edit]

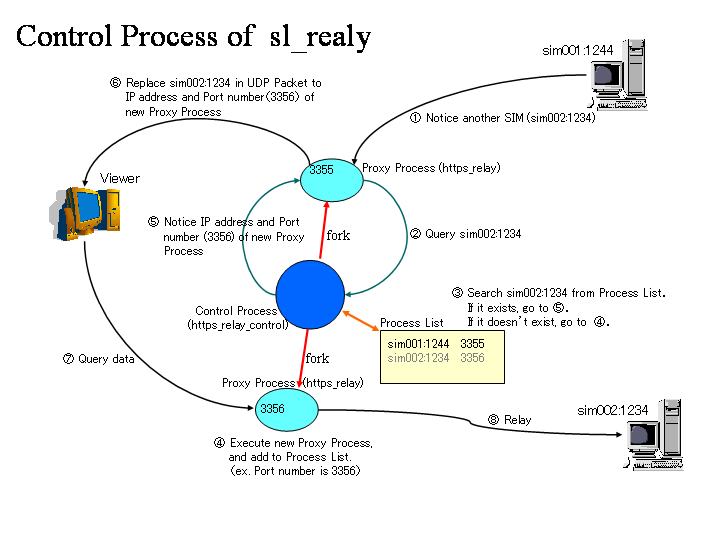

Transfromation of UDP and HTTP/HTTPS Packet†[edit]
